T/HEBQIA
團體標 準
T/HEBQIA 017—2021
單端插入式氨氣在線監測系統通用技術條件
General specification for single end plug in ammonia on line monitoring system
2021 - 08 - 09 發布
2021 -08- 09 實施
河北省質量信息協會 發
布T/HEBQIA 017— 2021
I
目次
前言....................................................................................................................................................................... II
1范圍................................................................................................................................................................... 3
2規范性引用文件............................................................................................................................................... 3
3術語和定義....................................................................................................................................................... 3
4型號................................................................................................................................................................... 3
5要求................................................................................................................................................................... 4
5.1外觀要求................................................................................................................................................... 4
5.2功能要求................................................................................................................................................... 4
5.3性能要求................................................................................................................................................... 4
5.4安全要求................................................................................................................................................... 4
5.5環境適應性要求....................................................................................................................................... 5
5.6顯示部件................................................................................................................................................... 5
5.7防護等級要求........................................................................................................................................... 6
6試驗方法........................................................................................................................................................... 6
6.1試驗儀器設備........................................................................................................................................... 6
6.2試驗條件................................................................................................................................................... 6
6.3外觀檢查................................................................................................................................................... 7
6.4功能正常性試驗....................................................................................................................................... 7
6.5監測性能................................................................................................................................................... 7
6.6安全試驗................................................................................................................................................... 8
6.7環境適應性............................................................................................................................................... 9
6.8顯示部件................................................................................................................................................. 10
6.9防護等級檢查......................................................................................................................................... 10
7檢驗規則......................................................................................................................................................... 10
7.1檢驗分類................................................................................................................................................. 10
7.2出廠檢驗................................................................................................................................................. 10
7.3型式檢驗................................................................................................................................................. 10
8標志、包裝、運輸和貯存............................................................................................................................. 10
8.1標志......................................................................................................................................................... 10
8.2包裝......................................................................................................................................................... 11
8.3運輸......................................................................................................................................................... 11
8.4貯存......................................................................................................................................................... 11T/HEBQIA 017— 2021
II前言
本文件按照GB/T 1.1—2020《標準化工作導則
第1部分：標準化文件的結構和起草規則》的規定起草。
本文件由青島宏瑞德環保科技有限公司提出。
本文件由河北省質量信息協會歸口。
本文件起草單位：青島宏瑞德環保科技有限公司、河北省質量信息協會、石家莊國創明慧物聯網科技有限公司。
本文件主要起草人：陳新宇、劉妮娜、王明甲、王建東、蘇偉學。
本文件首次發布。T/HEBQIA 017— 20213
單端插入式氨氣在線監測系統通用技術條件
1 范圍
本文件規定了單端插入式氨氣在線監測系統（以下簡稱“監測系統”）的要求、試驗方法、檢驗規
則、標志、包裝、運輸和貯存。
本文件適用于工業園區的單端插入式氨氣在線監測系統。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，
僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本
文件。
GB/T2423.1
電工電子產品環境試驗
第2部分：試驗方法
試驗A：低溫
GB/T2423.2
電工電子產品環境試驗
第2部分：試驗方法
試驗B：高溫
GB/T2423.3
電工電子產品環境試驗
第2部分：試驗方法
試驗Cab：恒定濕熱試驗
GB/T2423.7
環境試驗 第2部分：試驗方法 試驗Ec：粗率操作造成的沖擊(主要用于設備型樣品)
GB/T2423.10 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動(正弦)
GB/T2829—2002 周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗)
GB 3836.4 爆炸性環境第4部分：由本質安全型“i"保護的設備
GB/T 4208-2017 外殼防護等級（IP代碼）
GB 4793.1—2007測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
GB/T6587—2012電子測量儀器通用規范
GB/T13384 機電產品包裝通用技術條件
GB/T14093.4 機械產品環境技術要求 工業腐蝕環境
GB/T31162 地面氣象觀測場（室）防雷技術規范
3術語和定義
本文件沒有需要界定的術語和定義。
4型號
監測系統的型號標識方法如下：
HRD - NH3 - □
示例：單端插入式氨氣在線監測系統的產品編號為 1000，其型號表示為：HRD-NH3 -1000。
產品編號
監測系統產品代號T/HEBQIA 017— 2021
5 要求
5.1 外觀要求
5.1.1所有銘牌及標志應清楚、牢固。
5.1.2產品表面應完好無損，無明顯缺陷，外殼或外罩應耐腐蝕、密封性能良好、防塵、防雨。各零
部件連接可靠，各操作鍵、按鈕使用靈活，定位準確。
5.1.3 主機面板應顯示清晰，涂色牢固，字符、標識易于識別，不應有影響讀數的缺陷。
5.2 功能要求
監測系統應具有下列功能：
a)24 h 連續在線監測；
b)能夠顯示和設置系統時間；
c)能夠顯示儀器內部工作狀態的參數信息；
d)能夠顯示實時數據，并具有記錄存儲 30d 以上的有效數據，和備查詢歷史數據的功能；
e)能夠進行溫度調節；
f)具有中文數據采集和控制軟件；
g)數據自動存儲，斷電后自動恢復；
h)能夠對監測數據實時采集、存儲、計算，并可通過有線或無線方式傳輸到控制室。
5.3 性能要求
5.3.1 示值誤差
監測系統示值誤差應不大于滿量程的5%。
5.3.2 示值重復性
監測系統示值重復性應≤2%FS。
5.3.3 穩定性
5.3.3.1 零點漂移
零點漂移在1 h內應≤2%FS。
5.3.3.2 量程漂移
量程漂移在1 h內應≤5%FS。
5.3.4 最小檢測限
監測系統的最小檢測限為0.1 mg/m3。
5.4 安全要求
5.4.1 要求說明
5.4.2～5.4.4只對監測系統的電氣安全提出要求，其他通用安全要求應按照GB 4793.1相關條款執行。
5.4.2 絕緣電阻T/HEBQIA017 —2021
5.4.2.1未經受潮預處理的監測系統，帶電部件和易觸及部位之間的絕緣電阻不應小于 10MΩ。
5.4.2.2經受潮預處理的監測系統，帶電部件和易觸及部位之間的絕緣電阻不應小于 5 MΩ。
5.4.3 介電強度
經受潮預處理的檢漏儀，帶電部件和易觸及部件之間在介電強度試驗(50 Hz正弦交流電壓1.5 kV)
中不應出現擊穿和飛弧現象。
5.4.4 泄漏電流
監測系統的泄漏電流不應大于3.5 mA。
5.4.5 防爆要求
監測系統防爆性能應符合GB 3836.4的有關規定。
5.4.6 防雷要求
監測系統防雷性能應符合GB/T 31162的有關規定。
5.4.7 防腐蝕要求
監測系統防腐蝕性能應符合GB/T 14093.4中對于戶內型輕腐蝕環境產品的有關規定。
5.5 環境適應性要求
5.5.1 氣候環境適應性試驗

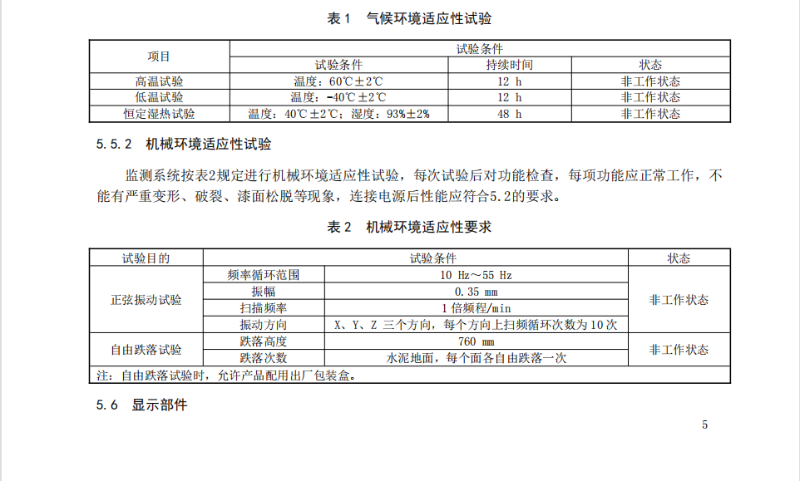

按表1的規定對監測系統進行氣候環境適應性試驗， 試驗后不能有嚴重變形、破裂、漆面松脫等現
象，連接電源后性能應符合5.2的要求。
式

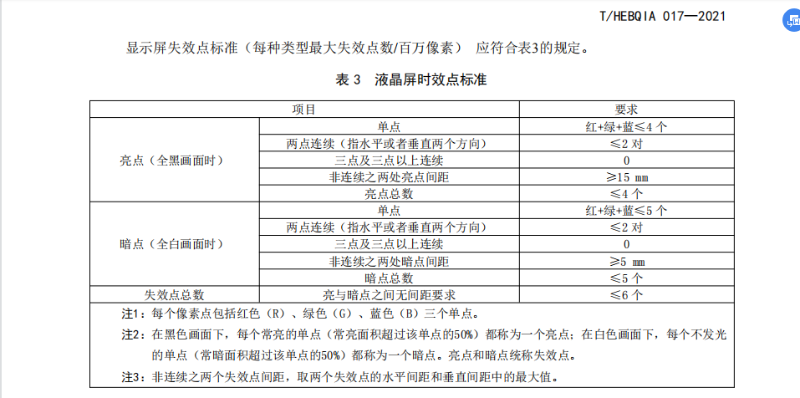

5.7 防護等級要求
監測系統的防護等級應符合GB/T 4208-2017中IP65等級的要求。
6 試驗方法
6.1 試驗儀器設備
試驗儀器設備要求：
a)標準氣體：與監測系統所檢測的氣體種類相同的 NH3 標準物質。氣體標準物質相對不確定度不大于 5%(k=2)；
b)漏率校準儀, 泄漏率：應能覆蓋被測監測系統的全量程，準確度為±10%；
c)兆歐表(或絕緣電阻表)：輸出電壓 500 V,準確度等級 10 級；
d)交流耐壓試驗儀：輸出電壓 0kV～2 kV，準確度等級 10 級；
e)泄漏電流測量儀：測量范圍 0mA～20 mA，準確度等級 5 級；
f)秒表：分度值不大于 0.1 s。
6.2 試驗條件

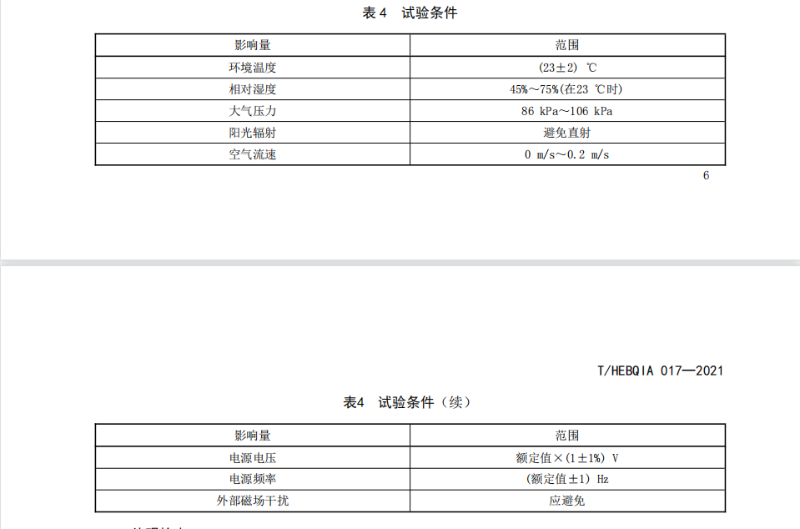

6.3 外觀檢查
以目視的方法檢查。
6.4 功能正常性試驗
監測系統接通電源，檢查功能是否正常、顯示部分是否有相應顯示；檢查監測系統系統是否正常工
作。

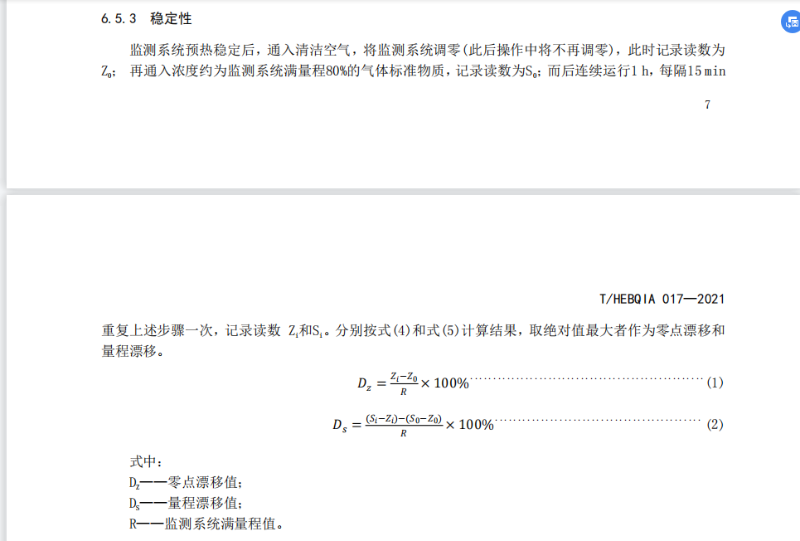

6.5 監測性能

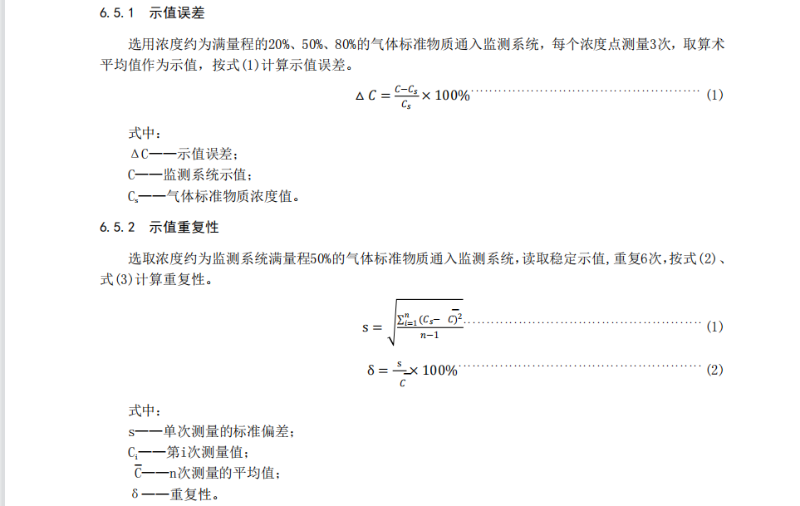

6..5.4 最小檢出限
濃度型監測系統，從零值開始逐漸增大通入氣體的濃度直到監測系統有響應，此時通入的氣體濃度
即為監測系統的最小檢出限。
式
